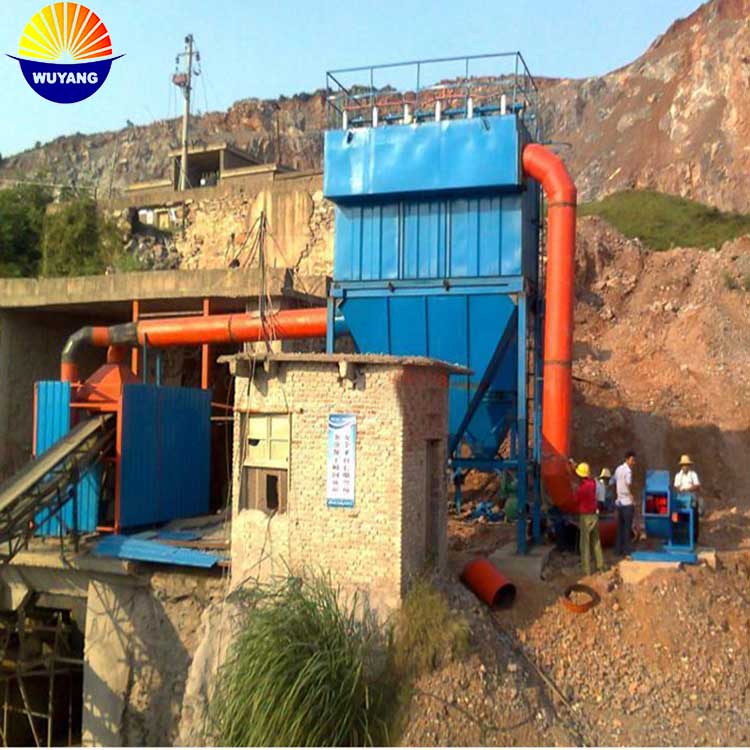

選礦廠專用除塵器是一種新穎布袋除塵器，它是一種利用反吹風機產生的高頻脈沖氣流，在除塵器連續運轉的情況下，通過回轉旋臂，挨個吹入濾袋，使袋壁按1000～1500赫芝的頻率進行微振，達到_濾袋表面的積灰。 選礦廠除塵可分為_地除塵和集中除塵系統兩類。_地除塵，一般指除塵器和風機等組合在一起成為一個整體式除塵機組，直接坐落在揚塵點上方，自己吸取、凈化含塵氣體的除塵方式。集中除塵系統，一般指將多個揚塵點的排風匯入大型除塵器凈化含塵氣體的除塵方式。 選礦廠除塵器利用反吹風機產生的高頻脈沖氣流，在除塵器連續運轉的情況下，通過回轉旋臂，挨個吹入濾。 利用反吹風機產生的高頻脈沖氣流，在除塵器連續運轉的情況下，通過回轉旋臂，挨個吹入濾袋，使袋壁按1000～1500赫芝的頻率進行微振，達到_濾袋表面的積灰。 結構由除塵器蓋，旋轉揭蓋裝置、清潔室、換袋入孔、觀察孔、出氣口?；ò?、濾袋、濾袋框架、濾袋導口、過濾室筒體、進氣口、入孔門。包括定位支承架、灰斗、星形卸灰閥、支座。旋轉臂、噴口、分圈反吹機構、輪回風管、反吹風管、反吹風機、旋臂減速機構等組成、

噴吹管的結構設計
1、噴吹管
選擇噴吹管時，其直徑與脈沖閥出氣管的管徑相當，由于無須耐壓要求，一般都選擇薄壁焊管；
噴吹管的長度取決于脈沖閥能噴吹的濾袋數、濾袋的直徑和濾袋的中心距；
噴吹管的壁厚取決于管的長度和材質，選用時要_噴吹管不會因自重而彎曲即可，如 3 ″淹沒式脈沖閥所選用的噴吹管一般采用焊接鋼管外徑為∮89，壁厚≤4mm。
2、 噴吹口孔徑一般來說，噴嘴孔徑截面積之和a與脈沖閥出氣口截面積b之比c約等于50％～65％。
如3″淹沒式脈沖閥噴吹管上有16個噴嘴，噴嘴孔徑平均15mm，截面積176mm2，a＝16×176＝2816mm2，脈沖閥出氣口直徑為81mm，截面積b＝5150㎜2，則c＝2816/5150＝54％，在50％～65％的范圍內。我們在設計KDM220-2×6型袋式除塵器噴吹管時，每根噴吹管上有11個孔，噴吹孔平均孔徑為19mm，總截面積a＝3117 mm2 ，脈沖閥管截面積b＝5150㎜2，則c＝3117/5150＝60.5％。
脈沖氣流從脈沖閥噴吹后，沿噴吹管的長度方向上，其速度和靜壓力分布是不均勻的，為_每個噴吹孔的噴氣量相當。設計噴吹管上噴嘴孔徑的大小時，離脈沖閥遠的噴吹孔徑小，一般比離脈沖閥近的噴吹孔徑要小0.5～2.0mm。
3、 噴吹孔形狀
我們通常設計噴吹管的噴吹口時, 噴吹口孔距的公差為±0.5mm，噴吹孔應垂直向下，不能傾斜，其軸心線的垂直度≤0.4㎜，否則噴吹氣流會沖刷濾袋；噴吹口一般是鉆孔成型,這種孔易加工，但噴吹阻力大。為此，我們在設計KDM220型袋除塵器時設計出一種帶翻邊的弧形孔。這種噴吹口不僅能減少系統噴吹阻力，而且能使壓縮氣流盡量匯中于一點噴出，以防氣流發散無序沖刷濾袋，從而從結構上減少氣流沖刷濾袋的可能性。
4、 噴吹管距離花板的距離
噴吹管上每個噴孔下接有一個導流管，可使噴射出的氣流能集中垂直向下。導流管噴出口與濾袋口的距離h1，對噴吹清灰效果至關重要。因為h1值太小，吸進的氣流會太少，影響清灰效果；h1值太大，噴射氣流可能不能進入濾袋。所以h1值可根據射流原理和試驗確定。射流從導流管噴出后，射流不斷將周圍空氣吸入射流之中，射流的斷面不斷擴大，此時的射流流量也逐漸增加，而射流速度逐漸降低直到消失。射流速度開始從射流周邊降低，逐步發展到射流中心。當射流出口為圓形時，射流可向上下左右擴散，這種射流稱為圓形射流。將射流進入濾袋某一點的軸向速度為零處視為射流的邊界，設：距袋口100~150 mm處、射流邊界距導流管噴口的距離為h2。將射流邊界向噴射口方向延伸，會聚于點P，稱為射流_點。根據射流原理得出噴出口到射流_點的相對距離h為：
h＝0.145d/k (mm) （1）
式中d—噴射孔直徑；
k—射流混合強度的紊流系數，對圓柱形噴孔k＝0.076。
射流擴散角α的正切為tgα＝3.4k，α≈14.5°
則                           （2）
[例]
如我們KDM220除塵器選用3″淹沒式脈沖閥，其噴吹管導向管的噴孔d＝19mm，濾袋直徑φ＝160mm，求導流管噴口與濾袋口的距離h1。
[解]
（1）求導流管的長度h，即
h＝0.145d/k＝0.145×19/0.076＝36.25mm     取為40 mm
導流管內徑比噴孔稍大1-2 mm，這里我們選擇20 mm，則導流管我們設計為φ25x2.5焊管,長度L=40 mm;
（2）求h2,即mm
則
h1＝h2－h(huán)－120＝309－36.25－120＝152.75 mm      取為155 mm
所以KDM220型除塵器的噴吹管距離花板面的距離為155+40=195 mm
濾袋口總有120毫米左右的距離經常受到高壓氣流的直接沖刷,如果噴吹口中心和濾袋口中心稍有偏差,高壓氣流噴吹濾袋會_烈,從而導致濾袋很短時間_會損壞，
直接影響除塵器的使用效果和維護成本。根據這種現象和文氏管的使用情況，我們設計出一種引流管，把它安裝在濾袋口上部，與內置式文氏管相比，不影響濾袋的有效過濾面積，增加了二次引流量，還能減少高壓氣流對濾袋的直接沖刷，
選礦廠除塵器噴吹短管端面距離濾袋口（花板）的高度受氣流沿噴吹軸線成20°角度和二次誘導風量的影響。理論上來說，二次誘導氣量越多越好，也_是加大噴吹短管距離濾袋口的高度。
但高度不能_制抬高，氣流沿噴吹軸線成20°角度擴散的現象注定其只能是一個確定的值。該值恰好能_擴散的原始?xì)饬鬟B同誘導的氣流同時_音速進入濾袋口。進入濾袋的氣流瞬間吹到濾袋底部，在濾袋底部形成_的壓力。然后，氣流反沖向上，在濾袋內急劇膨脹，抖落覆著在濾袋外表面的積灰。
根據澳大利亞高原公司的試驗，選礦廠除塵器脈沖氣流在袋底的沖擊力約1500～2500Pa。 實際上，噴吹壓力越大，氣流沿噴吹軸線的擴散角度_越小，噴吹短管端面距離濾袋口（花板）的高度_可以加大（誘導_多氣流，能噴吹_多的濾袋）；反之，噴吹壓力越小，氣流沿噴吹軸線的擴散角度_越大，噴吹短管端面距離濾袋口（花板）的高度_需要減?。ㄕT導氣流相對減少，噴吹濾袋的數量減少）。

選礦廠專用除塵設備是午陽環保針對選礦廠中各種礦石破碎、振動篩分等作業中粉塵治理需求改進開發的一系列_布袋除塵器，可適用于選礦廠碎石場鄂式破碎機、反擊式破碎機、圓錐破碎機、振動篩等生產線上各個產塵點的粉塵捕集與回收。_多詳情咨詢：http://laestrellaazul.com
